FIP1X系列话机快速调试使用

服务支持SUPPORT

FIP1X系列话机快速调试使用

2024-05-07

调试说明：

为了使ITB8888通博话机能享受更丰富的通讯服务，话机需要至少配置一个呼叫服务器（这里泛指IPPBX服务器）的分机号码。配置的原理就像手机需要插入SIM卡后才有手机号码一样，而手机的SIM卡号码由移动/联通/电信运营商提供，而话机的分机号码由IPPBX服务器提供。

调试三部曲：

① 话机联网（有线/无线）

② 分机号码填写（按键操作/网页操作）

③ 验证调试结果

适用机型：适用机型FIP10、FIP10P、FIP11C、FIP11CP、FIP13G、FIP14G、FIP15G

步骤1：话机联网操作

修改话机默认语言：按“Menu”--“Basic”--“Language”

说明：

1、FIP1X系列话机均支持无线联网和有线联网两种方式；

2、当话机同时用无线和有线联网时，优先使用无线上网；

1.1无线联网操作

无线信号环境检测：点击话机屏幕的“菜单”--“基础设置”--“无线网络”--开启无线网络--点“确认”按键。

在无线网络界面下，点击“可用Wi-Fi网络”，选择可用SSID，输入密码连接，话机支持密码包含特殊字符，如“#*.\-”等。

1.2、有线联网操作

客户网络环境下的网线从交换机接到话机背面的网络接口图标上，进行话机有线联网操作。

话机默认是DHCP方式自动获取网络的IP地址信息。若IP地址不能自动获取到，可通过手动方式设置IP地址。设置方法可参照附录1。

1.3、联网检查

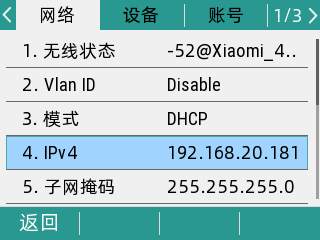

点击话机屏幕的“菜单”--“状态”观察IPv4若有IP地址信息，说明联网正常。

步骤2：分机号码填写

2.1、通过话机网页配置分机号码

注：配置前，服务器管理员应给话机提供的分机号码信息有：服务器IP地址（如192.168.20.110）、服务器端口（5060）、分机号码（600）、分机密码（password600）

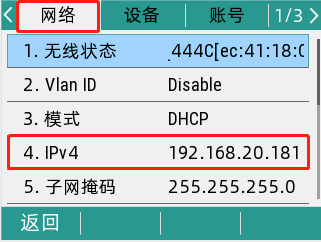

2.1.1查看话机的IP地址

在话机的“OK”按键，即可查看到话机的IP地址

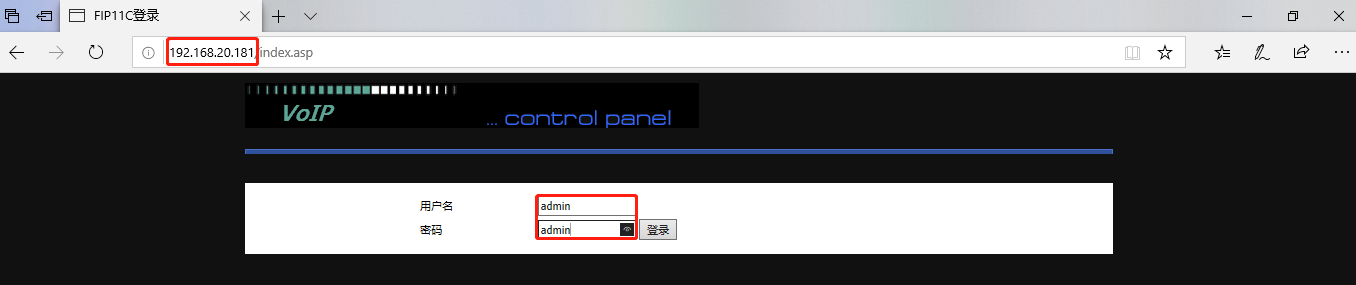

2.1.2登陆话机的网页界面

电脑打开浏览器，在“地址栏”输入话机的IP地址，登陆的用户名和密码都是“admin”

2.1.3输入注册的分机号码信息

选择“VOIP”--“账号1”，输入分机号码和密码，端口，服务器地址等信息。开启账号使能，最后记得点击保存并应用。

检查话机配置分机号码情况

当分机号码配置成功后，话机会有三个特征显示

一、“VOIP”--“账号”--注册状态，由注册失败变为注册成功

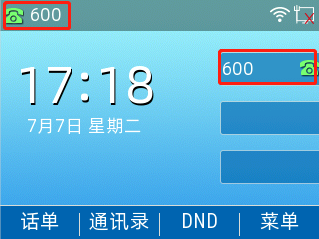

二、话机待机屏幕的话机图标变为绿色，且正常显示分机号码；

三、话机屏幕右侧的线路按键灯由红色变为绿色。

2.2、通过话机屏幕配置分机号码

可参照附录二进行设置操作。

步骤3：验证调试结果

当检查到分机号码配置是正常后，便可使用话机拨打电话了。

附录一：

手动设置静态IP地址操作

点击话机屏幕的“菜单”--“高级设置”（默认密码admin）--“网络”--“WAN端口”--“IPv4”--进入网络设置界面--类型设置为“静态IP”。

需要配置的信息有：

IP地址、子网掩码、默认网关、首选DNS、备选DNS，该信息请咨询网络管理员进行获取

附录二：

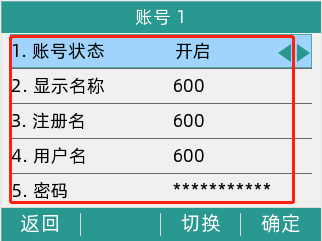

点击话机屏幕的“菜单”--“高级设置”（默认密码admin）--“账号”--进入“账号1”界面。

账号状态---------->选择“开启” 显示名称---------->输入“分机号码”

注册名------------>输入“分机号码” 用户名------------>输入“分机号码”

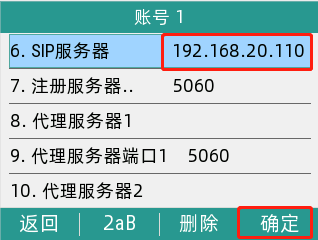

密码-------------->输入“分机密码” SIP服务器-------->输入“服务器IP地址”

注册服务器端口---->输入“服务器端口” 最后点击“确认”
